防护型智能数显仪表

1、概述

ZKB防爆型数显测控仪表、ZKB□R防爆型液晶测控/记录仪表，是针对易燃易爆区开发研制的智能型仪表。采用精密铸铝隔爆外壳，适用于IIB、IIC类以下易燃易爆环境。防爆等级有ExdⅡBT6、ExdⅡCT6、ExiaⅡCT6三种。面板配置防爆按键，可就地调整、修改仪表参数。

ZKA防护型数显测控仪表， ZKA□R防护型液晶测控/记录仪表，是针对洁净区和室外环境开发研制的智能仪表。采用高强度、抗老化ABS塑料外壳，无灰尘死角，适用于医药、电子等行业洁净区；具有防尘、防雨、耐腐蚀性能，防护等级为IP65，适用于洁净区和室外环境。面板配置触摸式按键，仪表参数可就地调整、修改。

壁挂式安装结构，便于现场就地安装与操作。可与各种传感器或变送器配套构成各种量程的温度、压力、液位、流量、电流、电压、频率等测控系统。

仪表采用微处理器进行控制运算，性能稳定可靠。WATCHDOG电路掉电保护、数字滤波等先进技术，使整机具有很强的稳定性和抗干扰能力。多种标准信号自由输入，输入类型、量程等编程设定，适用范围广泛。多路输出采用模块化结构，上、下限报警；SSR驱动；变送输出；变送器配电；通讯接口等功能灵活配置。

3、防爆等级标志说明

T6⑷ 爆炸物温度组别：T1、T2、T3、T4、T5、T6。

B⑶ 爆炸物级别：A、B、C。

Ⅱ⑵ 爆炸物类别：I、II、III。

d⑴ 仪表防爆型式：ia－本安型；d－隔爆型。

Ex              防爆通用标志（Ex）

⑴ 电气设备防爆型式：目前国内最常用的防爆型式有本安型ia和隔爆型d两种。

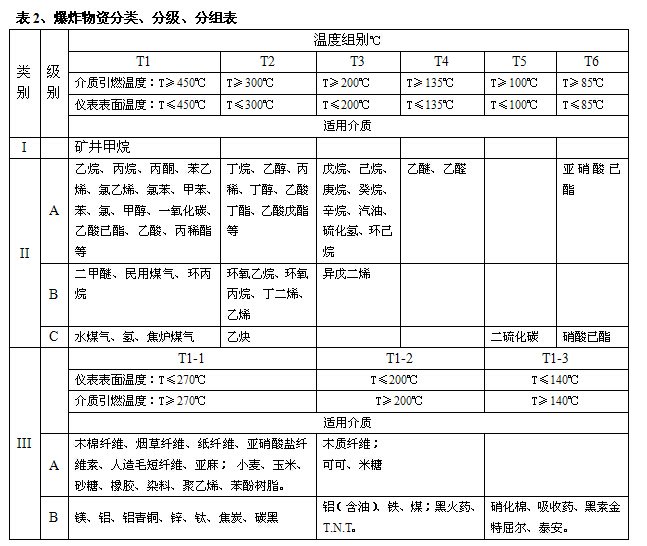

⑵  爆炸物类别：I－矿井甲烷；II－爆炸性气体、蒸汽；III－爆炸性粉尘、纤维（详见表2）。

⑶  爆炸物级别：按爆炸物最小引爆电流和最大试验安全间隙分为A、B、C三级（详见表2）。

⑷ 温度组别：按爆炸性气体引燃温度，分为T1至T6共六组（详见表2）。如T6组：表示该仪表表面温度在使用环境温度下不超过85℃。

4、防爆等级常识

    防爆区仪表防爆等级的选择一般根据以下四个方面：

4.1、 爆炸危险区域：按爆炸性气体出现的频繁程度分0区、1区、2区三个等级，三级的划分原则如下：

0区：正常情况下，爆炸性气体混合物连续地短时间频繁地出现或长时间存放。

1区：正常情况下，爆炸性气体混合物有可能出现的场所。

2区：正常情况下，爆炸性气体混合物不能出现，仅在不正常情况下短时间出现的场所。

根据爆炸危险区域的等级选择仪表防爆型式，即本安防爆型或隔爆型。0级区域只能选择本安型防爆仪表，并与安全栅构成本安防爆测控回路。1级、2级区域即可选择本安型防爆仪表与安全栅构成本安防爆测控回路；也可选择隔爆型防爆仪表。

4.2、 爆炸物类别：即Ⅰ类为矿井瓦斯、甲烷；Ⅱ类为爆炸性气体；Ⅲ类为爆炸性粉尘、纤维。

根据爆炸物资的类别选择对应防爆类别仪表。Ⅱ类防爆仪表可适用于Ⅱ类、Ⅰ类的爆炸性气体。

4.3、 爆炸物级别：按爆炸物最小引爆电流分为A、B、C三级（详见表2）。

根据爆炸物资的级别选择对应防爆仪表：防爆级别为C级的仪表可适用于C、B、A级爆炸性气体，防爆级别为B级的仪表可适用于B、A级爆炸性气体，防爆级别为A级的仪表只可适用于A级爆炸性气体。

4.4、爆炸物温度组别：按不同爆炸物最低引爆温度将爆炸性气体分为T1至T6共六组（详见表2）。

    根据爆炸物温度组别选择对应组别防爆仪表。T6组别防爆仪表其表面温度最低（T≤85℃），因此可适用于T6至T1组别爆炸性气体，同理T5组别防爆仪表可适用于T5至T1组别爆炸性气体，依此类推。
