回路供电

文章出处：防爆数显表_隔爆数显表_防爆区数显表_济宁中控自动化设备有限公司发表时间：2018-02-01 关注度：0

回路供电

1、性能特点

◆ 该表是一款经济型单通道、回路供电防爆数显表，精巧精密铸铝外壳。专为温度、压力、料位、流量等工艺参数现场显示时使用。

◆ ZKB5型为LED数码管显示，高亮度便于远距离观测；ZKB6型为LCD液晶管显示。

◆ 输入类型：电流4～20mA 、热电阻、热电偶三种类型。

◆ 量程设定：电流输入时由按键编程设定，热电阻、热电偶输入时需在订货时注明。

◆ 四位数字显示（-1999～3999），小数点位置可通过按键编程设定。

该表是一款回路供电仪表，其电源接线端带有4～20mA变送输出，可与二次仪表或DCS、PLC系统构成安全区测量显示或控制系统。

2、技术指标

◇ 输入信号：热电偶K、S、B、T、E、J、WRE325

热电阻PT100、CU50、CU100

标准电流4-20mA

◇ 基本误差：0.3％F.S+1个字；热电偶冷端补偿误差：≦+1℃

◇ 分辨力：1、0.1、0.01、0.001、

◇ 输出信号：4～20mA

◇ 零点调整：－199.9～＋199.9

◇ 外形尺寸：A型Φ105×H90mm厚，M型（待开发）

◇ 供电电源：DC24V（回路供电）；

◇ 使用环境：温度-20~ 45℃；湿度≤100%RH

◇ 防爆等级：ExdⅡCT6（ZKB5型），ExiaⅡCT6（ZKB6型）

◇ 电气接口：M20×1.5mm，2个

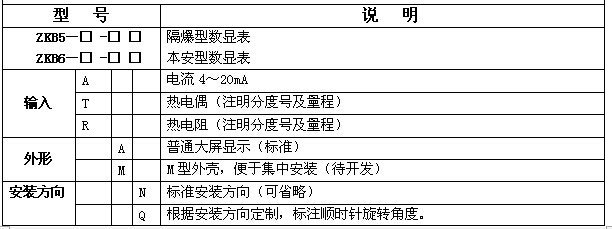

3、选型说明

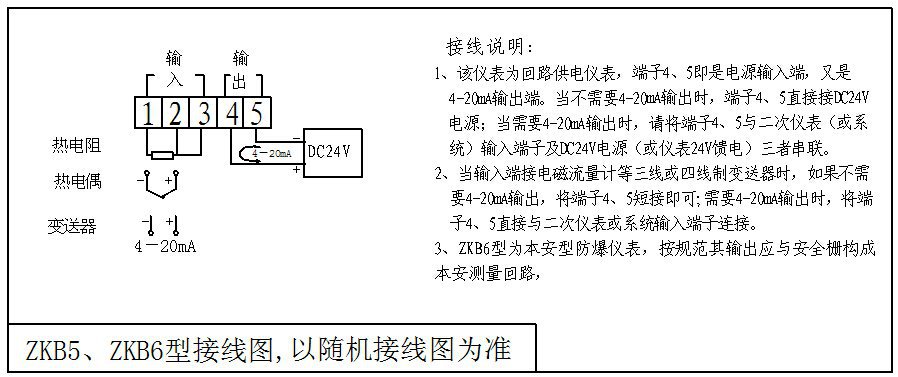

4、接线图
