无人值守换热站智能控制系统
1、 系统简介

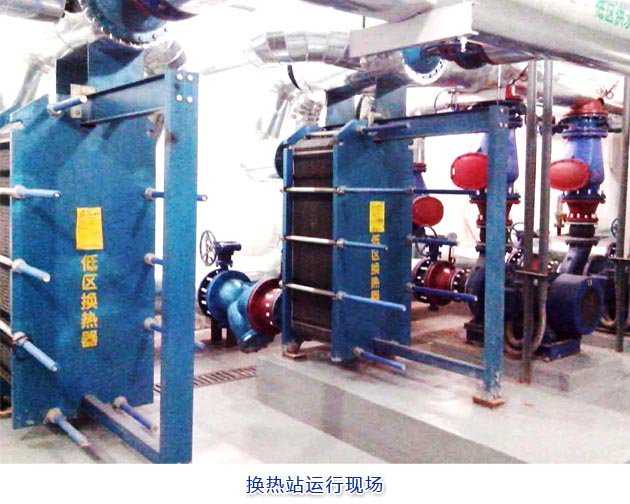

换热站是城市采暖供热的重要环节，它将一次侧蒸汽或高温水通过热交换器转换为可以直接进入用户端的采暖热水。换热站系统由换热设备、循环泵系统、补水系统及其控制系统构成。现场全智能控制系统是无人值守换热站的核心部分。

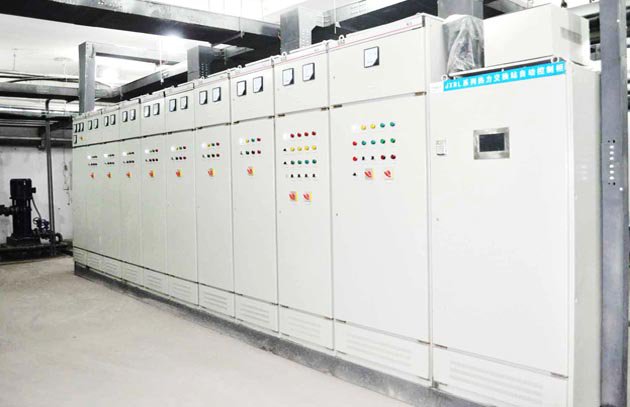

无人值守换热站全智能控制系统采用西门子PLC作为控制单元、触摸屏、通讯模块以及现场测控仪表、变频器等电器设备组成全智能控制系统。对一次网的电动调节阀、二次网的循环系统、补水系统等控制对象实施自动控制，实现换热站的无人值守。系统可独立完成本地控制，也可受控于监控中心。
2、控制功能及特点
2.1、供水温度自动调节
● 设定供水温度运行，即按事先设定的温度值恒温控制运行。
● 分时间段供水温度调节，即按事先设定的不同时间段及温度值控制运行。
● 供水温度气候补偿曲线调节，即根据室外温度自动动态调节二次供水温度，按照数据中心远程下传的控制模式自动运行。
2.2、 循环泵自动调节
● 变频恒压运行，按事先设定的二次供水压力值恒压控制运行。
● 变频定压差运行，适应用户对于热量需求的变化和调节。
● 最不利压差控制，主要是用在保证最不利环路的流量需求和管路高低压差包含的场合。
2.3、补水泵自动调节
● 变频补水定压，即按事先设定的二次回水压力值恒压控制运行。
● 补水泵启停补水定压，当二次回水压力超出设定范围是启、停补水泵
2.4、水箱水位控制：当水位低至设定值时，自动开启软化水设备。高出设定值停止。
2.5、二次供水压力超压自动泄压：当系统电机出现故障，压力超过系统设定值，自动开启泄压阀，保证系统运行。
2.6、循环泵故障自动切换：当循环泵出现故障，自动启动备用循环泵，变频器出现故障可切换至工频运行，并向监控中心报警。
2.7、手动/自动转换功能：换热站在自动功能都失灵时，可以切换为手动控制运行。
2.8、换热站系统停电报警、来电延时自起功能：换热站在电网临时停电后再来电时可以实现延时自动起动功能，换热站重新启动前有一段时间（可以调整）的延时警报，用以提醒可能在现场维护的工作人员注意自身安全。
2.9、数据远程采集：各种参数远程传送到监控数据中心，并形成历史数据及报表，供分析系统运行状况。
2.10、联动控制报警功能：换热器二次供水温度超限报警；一次网最大流量超限报警； 一次网回水温度超限报警； 一次网停水报警。
2.11、其他保护及报警功能：保护功能包括常规的过压保护、欠压保护、缺相保护、过流保护等功能。报警功能包括循环泵故障报警、补水泵故障报警、补水超压报警、变频器故障报警、系统软化水箱压力过低报警、二次网回水压力过低报警、换热站故障停机报警等功能。
